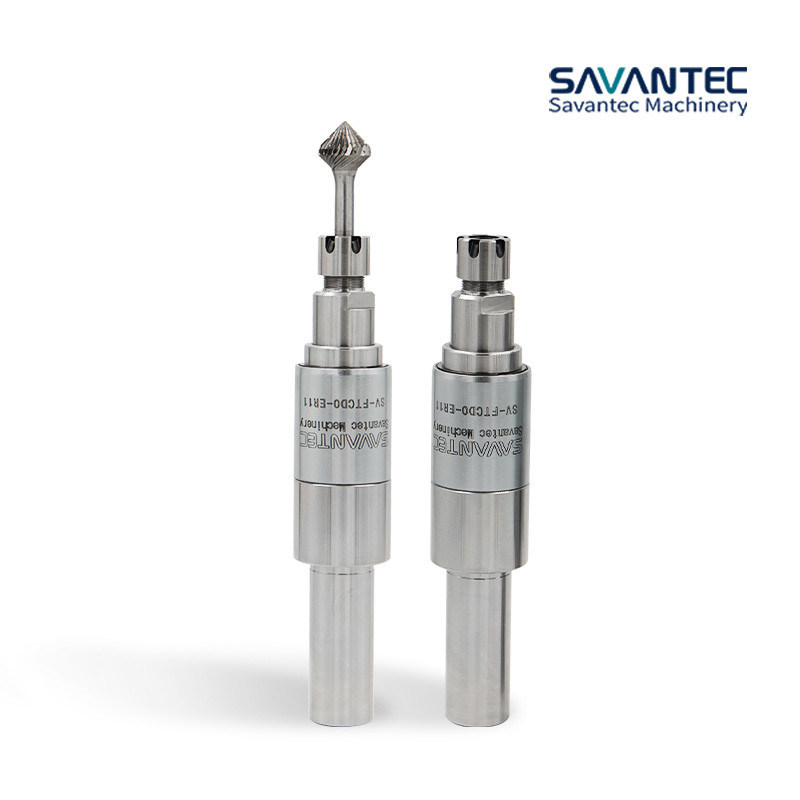

El portaherramientas de desbarbado y avellanado axial flotante es una herramienta especializada para eliminar rebabas y avellanar los bordes de las piezas de trabajo. Aplica presión continuamente a los bordes mecanizados de la pieza de trabajo a través del filo de la herramienta para lograr el propósito de desbarbado y avellanado. A continuación, se presenta una introducción detallada al portaherramientas de desbarbado y avellanado axial flotante:
1, Principio de funcionamiento
El portaherramientas de desbarbado y avellanado axial flotante aplica una presión relativamente constante a la pieza de trabajo moviendo su husillo en dos direcciones (hacia arriba y hacia abajo) en la dirección axial, lo que permite el mecanizado de chaflanes relativamente uniformes en contornos de piezas de trabajo irregulares. Este tipo de portaherramientas está equipado con un mecanismo flotante en su interior, que permite que el filo de la herramienta se ajuste automáticamente a los cambios en la superficie de la pieza de trabajo, garantizando la calidad del mecanizado.
2, Características y ventajas
Desbarbado eficiente: Puede eliminar rápida y fácilmente contornos de superficie irregulares y rebabas en agujeros en la parte superior e inferior de la pieza de trabajo, mejorando la eficiencia del procesamiento.
Calidad de procesamiento estable: Debido a la fluctuación axial del husillo del portaherramientas, se puede mantener una presión relativamente constante sobre la pieza de trabajo, lo que resulta en un avellanado uniforme.
Fuerte adaptabilidad: Se puede utilizar para procesar varios materiales, como metales, y puede manejar piezas de trabajo de diferentes formas y tamaños.
Diseño compacto: El diseño del mango es pequeño y compacto, lo que facilita su uso en diversas máquinas, incluidas las más pequeñas.
Libre de mantenimiento: Este mango no requiere mantenimiento y no cambiará la calidad del avellanado debido a cambios en la presión del aire, lo que reduce el costo de uso.
3, Parámetros técnicos
Los parámetros técnicos del portaherramientas de desbarbado y avellanado axial flotante pueden variar según las diferentes marcas y modelos, pero generalmente incluyen los siguientes aspectos:
Rango de flotación: generalmente con una cantidad de flotación de 10 mm hacia arriba y hacia abajo en la dirección del eje Z, se utiliza para eliminar rebabas de contorno o rebabas de superficie de agujeros con cambios de altura.
Capacidad de sujeción: La pinza cilíndrica ER11 se puede utilizar para eliminar rebabas de fresas rotativas de aleación dura, y el rango de diámetro del mango de la cabeza de corte generalmente está entre 3 mm y 7 mm.
Parámetros de procesamiento: La velocidad de rotación generalmente está entre 6000-8000 r/min, y la velocidad de avance depende de la situación de procesamiento específica, generalmente entre 2000-4000 mm/min.
4, Escenarios de aplicación
Los portaherramientas de desbarbado y avellanado axial flotante se utilizan ampliamente en el campo del procesamiento mecánico, especialmente en situaciones donde se requiere alta precisión y eficiencia para el desbarbado y avellanado. Por ejemplo, en el proceso de fabricación de piezas de automóviles, piezas aeroespaciales, moldes de precisión, etc., este mango puede desempeñar un papel importante.
5, Precauciones de uso
Elija la herramienta adecuada: Seleccione el portaherramientas de desbarbado y avellanado axial flotante apropiado según el material, la forma y el tamaño de la pieza de trabajo.
Establezca razonablemente los parámetros de procesamiento: Basándose en las características de la herramienta y la pieza de trabajo, establezca razonablemente los parámetros de procesamiento como la velocidad de rotación y la velocidad de avance para garantizar el efecto y la calidad del procesamiento.
Inspección y mantenimiento regulares: Aunque el mango no requiere mantenimiento, aún es necesario verificar regularmente su desgaste y reemplazar las piezas gravemente desgastadas a tiempo para garantizar su funcionamiento normal.
Operación segura: Siga estrictamente los procedimientos de operación segura durante el uso para garantizar la seguridad personal y del equipo.
